SNL-532nm系列
納秒被動Q激光器 高重復頻率5KHz可調
SML-532nm系列激光器的驅動電源集成于激光器內，體積小巧，重量輕，性能優良，使用便捷，直接接入12V直流電源即可工作。調Q裝置采用特殊的脈沖控制技術，輸出頻率可調，支持內部觸發、外部觸發和與門觸發，自主研發的控制系統可精準調節驅動電流的大小，激光脈沖輸出頻率和單脈沖能量非常穩定�？蓮V泛應用于激光雷達、氣溶膠檢測等行業。
應用范圍：
生物分析
激光手術
流式細胞術
熒光顯微鏡
細胞分選
激光電離質譜
光探測和測距
空氣質量監測
水質檢測
遙感探測
拉曼光譜
地形測繪
激光誘導擊穿
微型器件制造
光聲成像
激光器技術參數：
1
激光波長
532nm(其它波長可定制)
2
工作模式
被動調Q
3
重復頻率
1~5KHz可調(更高頻率可定制)
4
輸出功率
>150mW (更高功率可定制)
5
脈沖能量
30~60uJ(更高能量可定制)
6
脈沖寬度
<10ns(可定制)
7
峰值功率
>3.5KW(更高功率可定制)
8
功率穩定度
<3%(rms,4小時)
9
出口光束直徑
<0.6mm
10
光束質量因子
M2<1.5
11

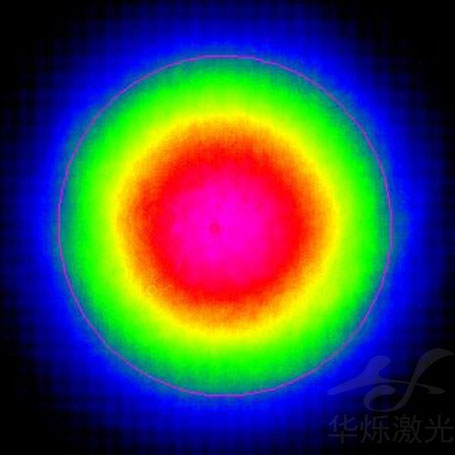

光斑模式
TEM00
12
光束發散角(全角)
<2mrad
13
出光孔高度
32mm
14
偏振比
>100:1
15
輸入電源
DC 12V±2V 5A
16
激光器尺寸
70x65x125mm
17
激光器重量
1100g
18
工作溫度
15~40℃
19
激光器底板最高溫度
<50℃
20
存儲溫度
-15℃~50℃
21
最高功耗
<60W
22
典型功耗
<15W(@15℃~50℃)
23
激光器散熱功耗
<25W

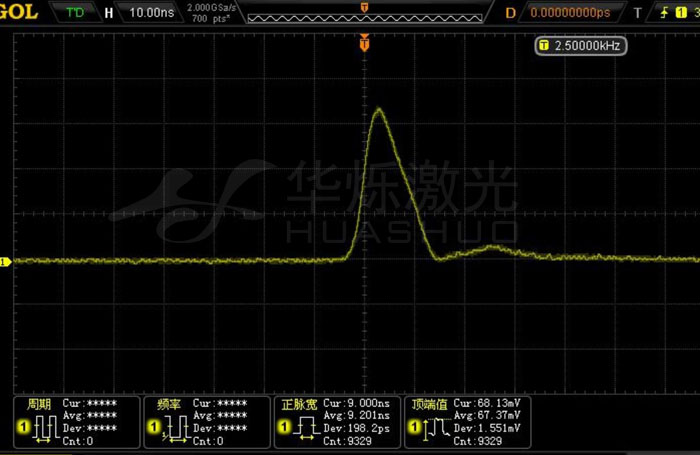

激光器脈寬測試圖：

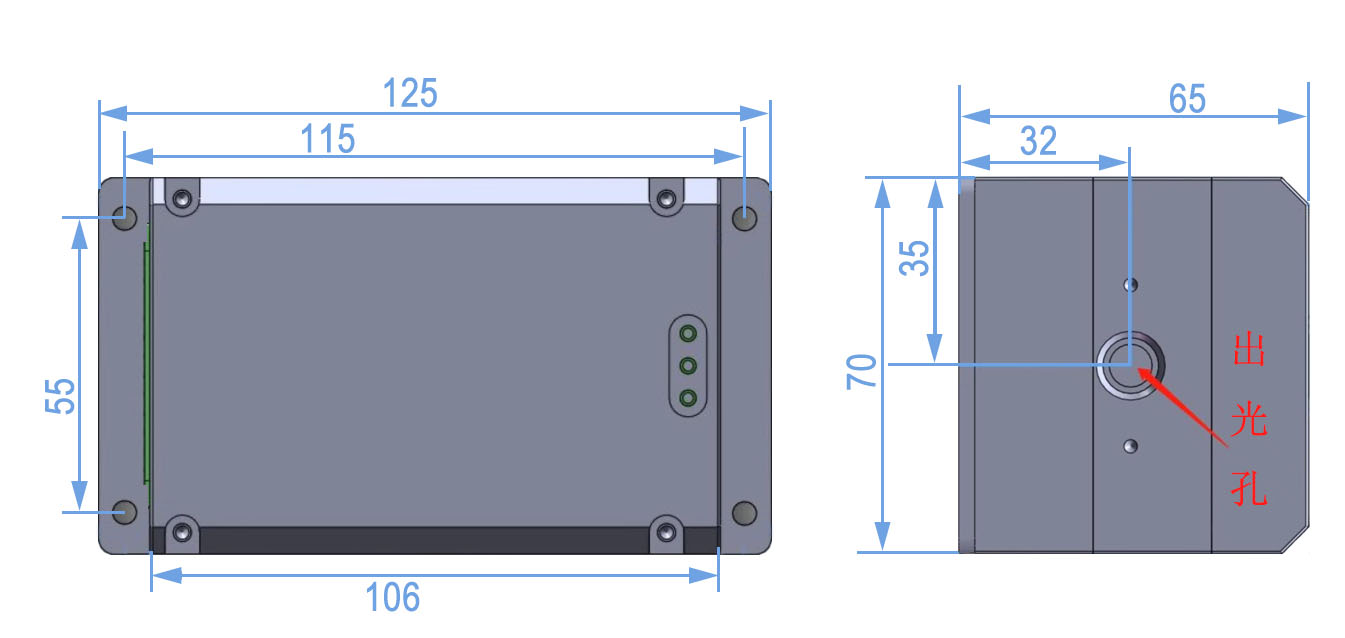

激光器結構圖:

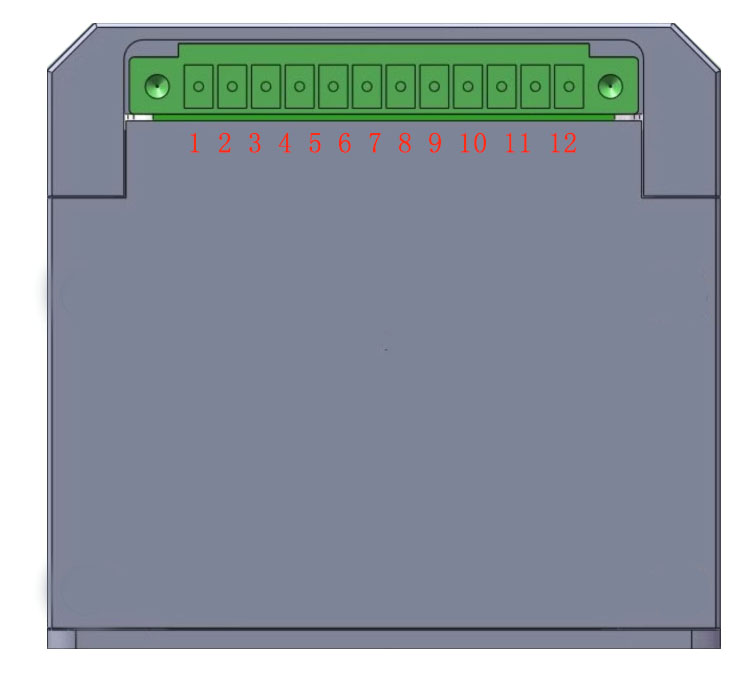

激光器接口參數:
管腳
名稱
含義
VIN+
電源輸入正
GND
電源輸入負
DIN
調制信號輸入
調制信號地
SW
開關信號輸入
信號電源輸出負/信號地
V+
信號電源輸出正
TX
串口 TXD
RX
串口 RXD
SG
串口信號地
如果需要上電自動啟動激光輸出，請把7開關信號輸入和9信號電源輸出正短接。
