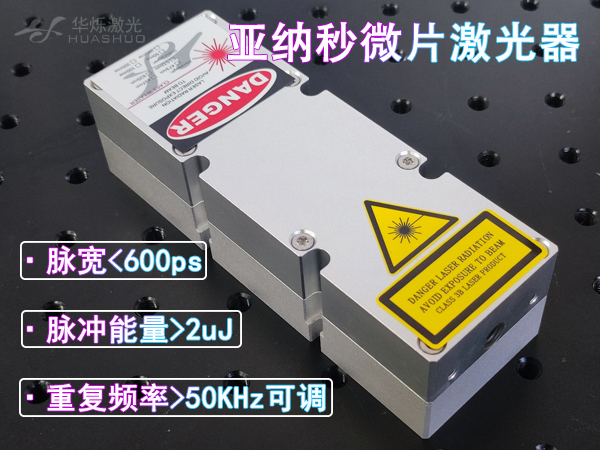

SML-1064nm系列高重復頻率亞納秒
微片激光器 50KHz可調 500ps脈寬
SML-1064nm系列激光器屬于被動調Q亞納秒秒激光器，直接由808nm激光二極管泵浦微片晶體產生1064nm脈沖激光，結構緊湊，體積小巧，運行穩定，使用方便，壽命長；重復頻率高，脈沖持續時間短，在脈寬小于600皮秒的同時，還擁有高達50KHz的重復頻率，并且頻率可調，支持內部觸發、外部觸發和與門觸發。激光器采用自主研發的控制系統，可以精確地調節和控制驅動電流的大小和精度，調Q裝置通過特有的脈沖控制技術，使得激光器的脈沖輸出頻率和單脈沖能量非常穩定，脈沖能量RMS波動小于3%。產品廣泛應用于雙光子成像光源、種子光源，生物檢測分析，激光微加工，激光引信，非線性光學測量，光探測和測距，激光電離質譜，激光誘導擊穿，激光超聲檢測，拉曼光譜和其它特殊應用。
應用范圍：
|
生物分析
激光激光引信
光學計量
OPO泵浦源
激光種子源 |
激光電離質譜法
光探測和測距
非線性光學測量
雙光子熒光激發
差分吸收激光雷達 |
拉曼光譜
激光微加工
3D掃描和成像
激光誘導擊穿
激光超聲檢測 |
激光器技術參數：
|
1 |
激光波長 |
1064nm(其它波長可定制) |
|
2 |
工作模式 |
被動調Q |
|
3 |
重復頻率 |
1~50KHz可調(更高頻率可定制) |
|
4 |
輸出功率 |
>140mW (更高功率可定制) |
|
5 |
脈沖能量 |
>2.4uJ(更高能量可定制) |
|
6 |
脈沖寬度 |
<0.7ns(可定制) |
|
7 |
峰值功率 |
>3.5KW(更高功率可定制) |
|
8 |
功率穩定度 |
<3%(rms,4小時) |
|
9 |
出口光束直徑 |
<0.8mm |
|
10 |
光束質量因子 |
M2<1.5 |
|
11 |
光斑模式 |
TEM00 |
|
12 |
光束發散角(全角) |
<30mrad |
|
13 |
出光孔高度 |
22mm |
|
14 |
偏振比 |
>100:1 |
|
15 |
激光器尺寸 |
45x35x130mm |
|
16 |
激光器重量 |
450g |
|
17 |
工作溫度 |
0~50℃ |
|
18 |
激光器底板最高溫度 |
<50℃ |
|
19 |
最高功耗 |
<65W |
|
20 |
激光器散熱功耗 |
<25W |
|
21 |
存儲溫度 |
-15℃~50℃ |
|
22 |
抗振動性能 |
25g |
|
23 |
抗振動性能 |
2g |

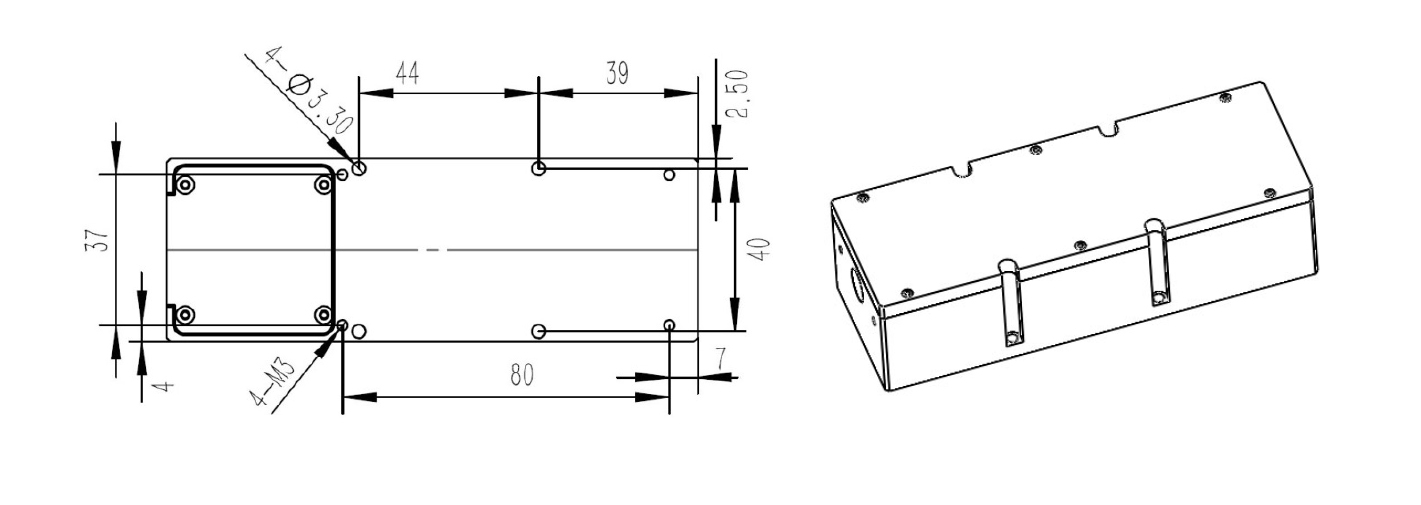

激光器結構圖：

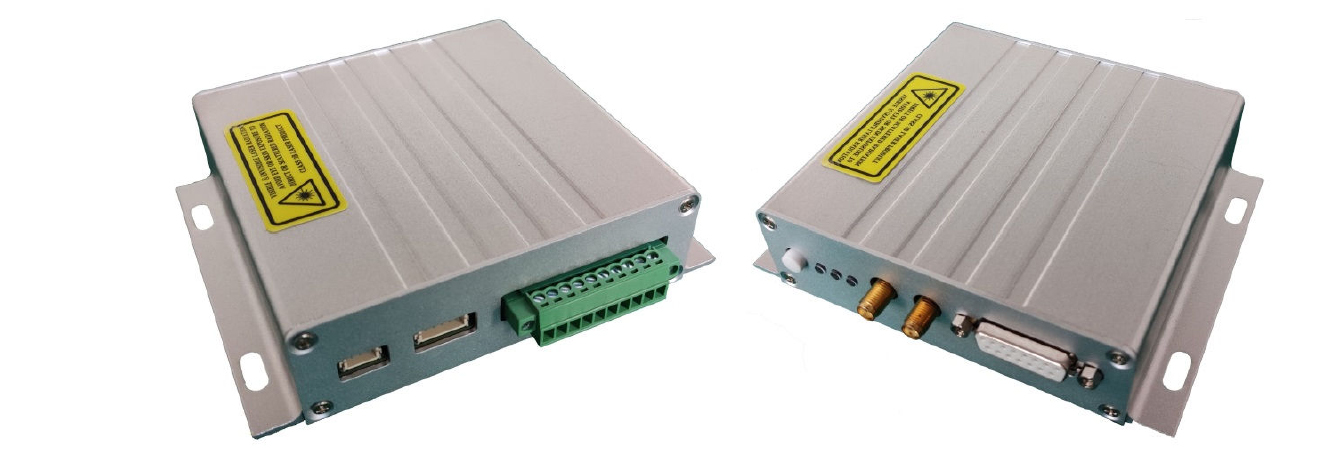

亞納秒微片激光器驅動電源：
激光器驅動電源技術參數：
|
1 |
輸入電源 |
DC 12V 5A |
|
2 |
最高輸入功率 |
<65W |
|
3 |
輸入電壓波動 |
5% |
|
4 |
過電壓保護 |
有 |
|
5 |
過電流保護 |
有 |
|
6 |
過溫度保護 |
有 |
|
7 |
TEC最大電流 |
3A |
|
8 |
TEC最高電壓 |
9V |
|
9 |
溫度穩定性 |
<0.06℃ |
|
10 |
TEC響應時間 |
<0.1s |
|
11 |
激光二極管溫度安全限值 |
設置點±3℃(常規) |
|
12 |
控制接口 |
RS232串口通信 |
|
13 |
觸發 |
內觸發,外觸發,與門觸發 |
|
14 |
尺寸 |
130x104x31mm |
|
15 |
重量 |
400g |
|
16 |
工作溫度 |
-10℃~50℃(無凝結) |
|
17 |
最大相對濕度(<40°C) |
80% |
|
18 |
最大相對濕度( >40°C) |
60% |
|
19 |
存儲溫度 |
-40℃~85℃(無凝結) |
|
20 |
抗振動性能 |
25g |
|
21 |
抗沖擊性能 |
2g |

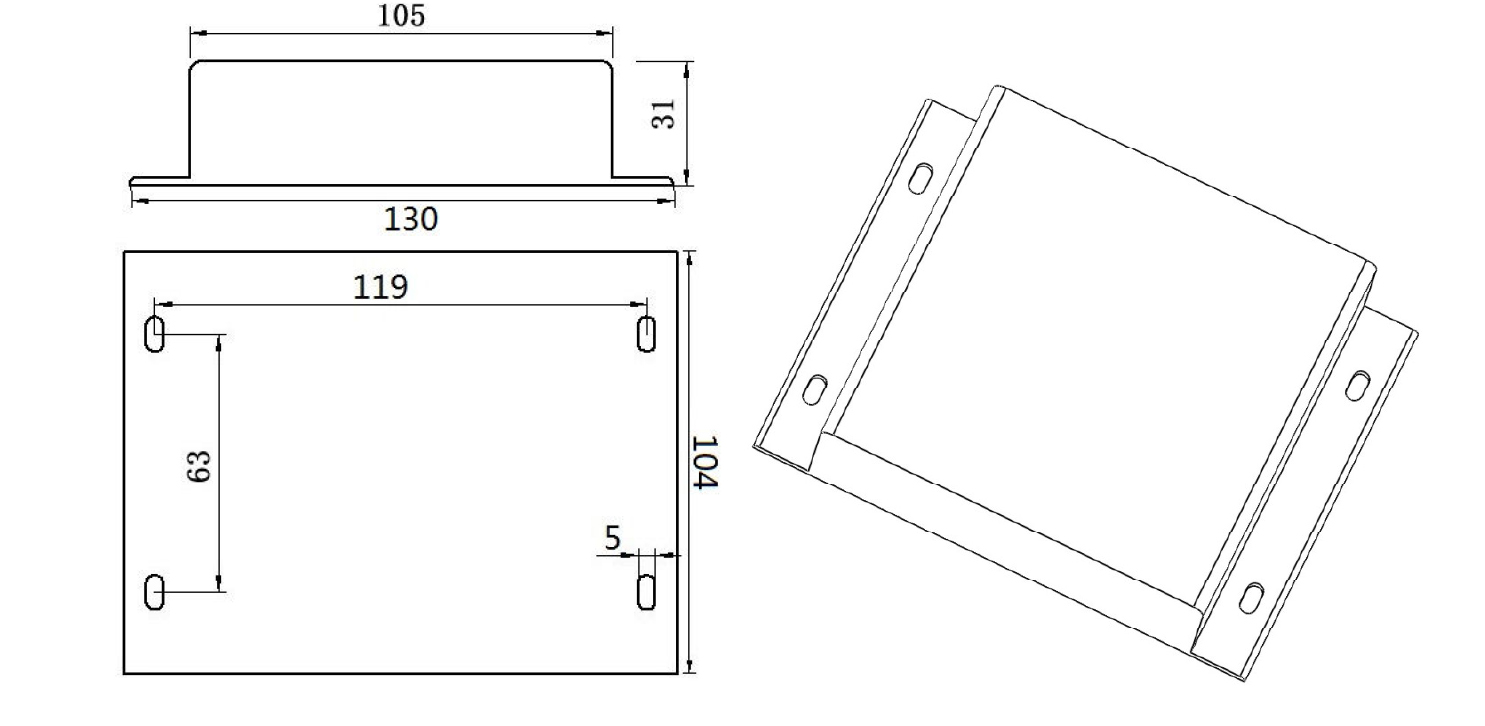

激光器驅動電源結構圖：

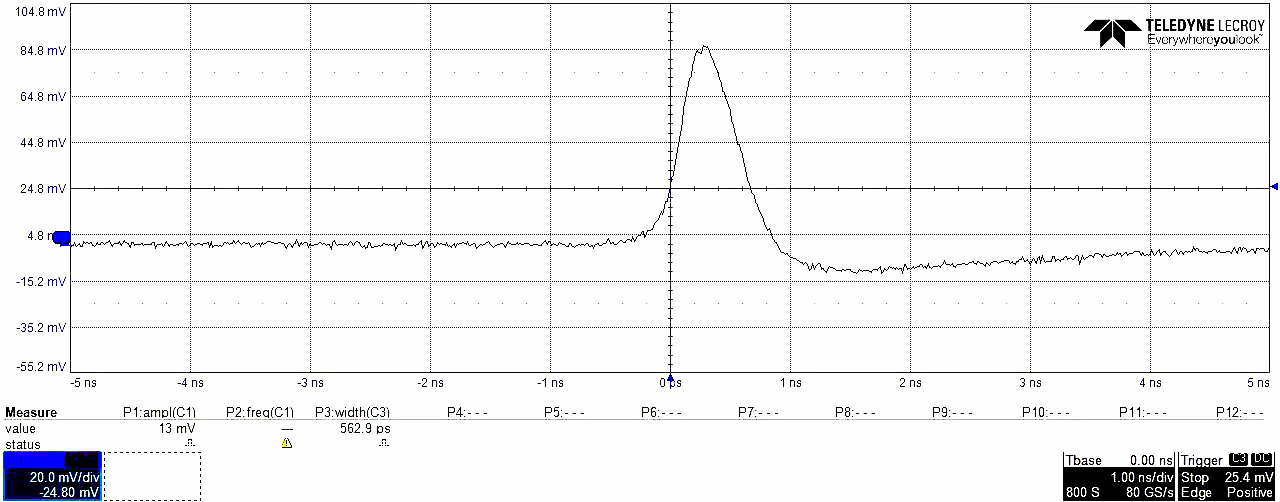

激光器脈寬測試圖：
備注：
(1) 激光器脈寬使用5Ghz光電二極管和Teledyne LeCroy 25GHz/80GS/s示波器測量
(2) 激光器功率使用OPHIR熱功率傳感器(OPHIR 3A-FS-SI)測量

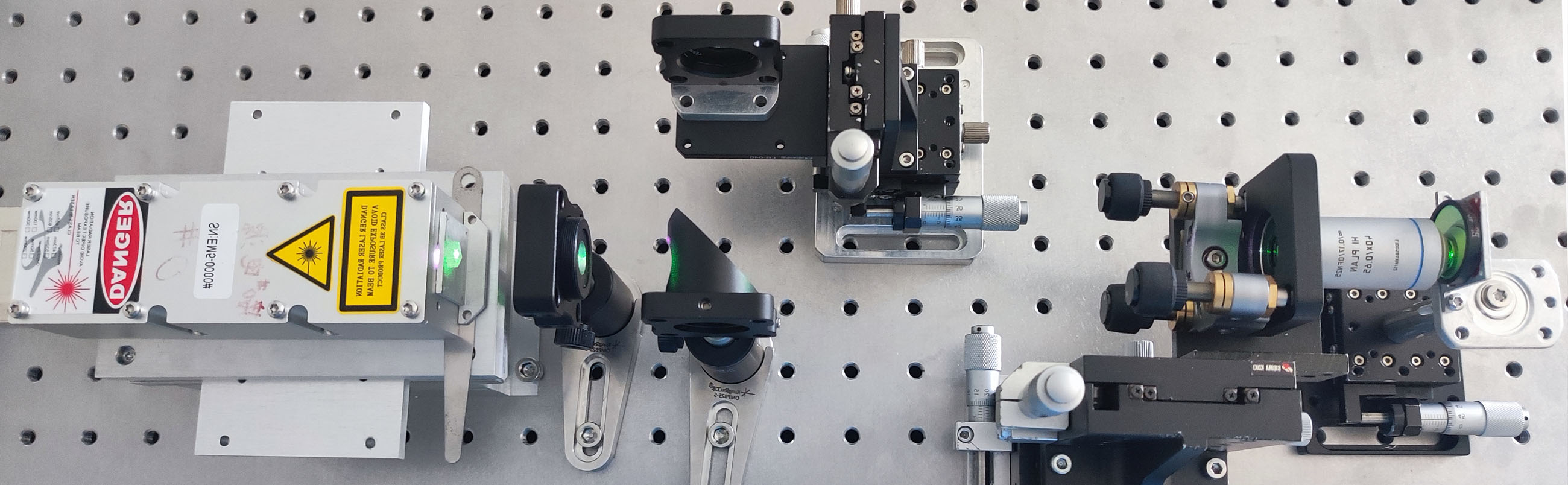

產品應用案例：

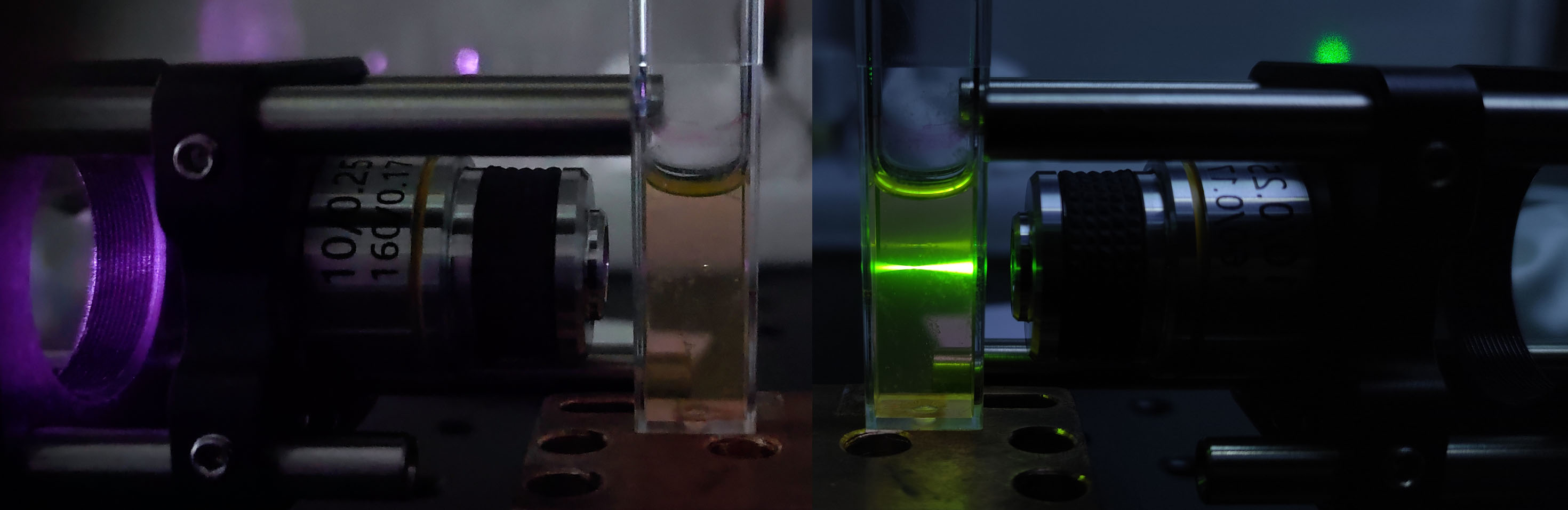

雙光子熒光激發和單光子熒光激發對比圖
|
|
|
